Wyputta-Elektronik.de

Produkte und Preise

Bausatz G-ETEM 3 / LAN - Tester
inkl. Kurzanleitung

Fotos:

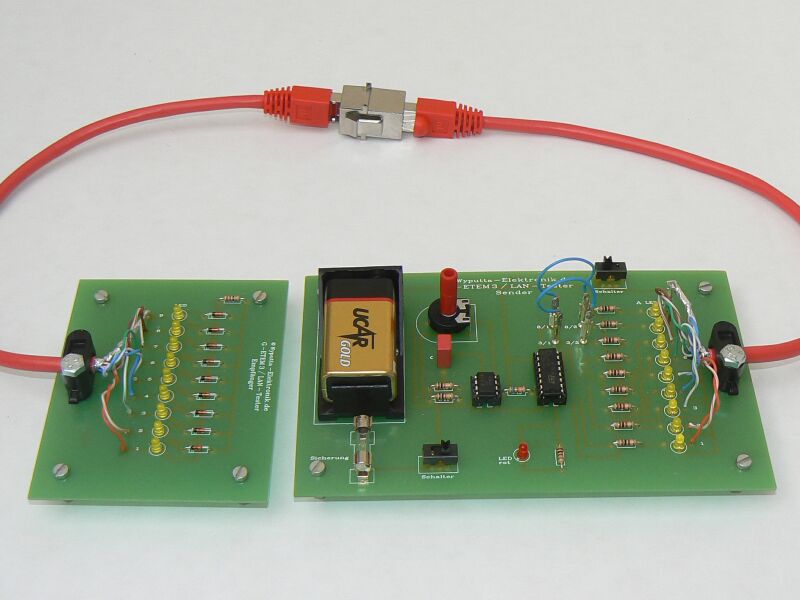

LAN Tester Sender und Empfänger

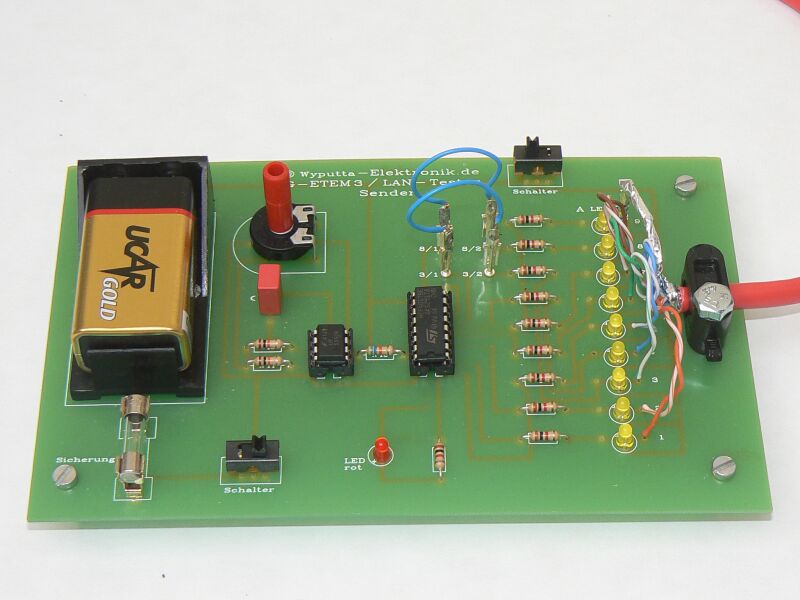

LAN Tester Sender

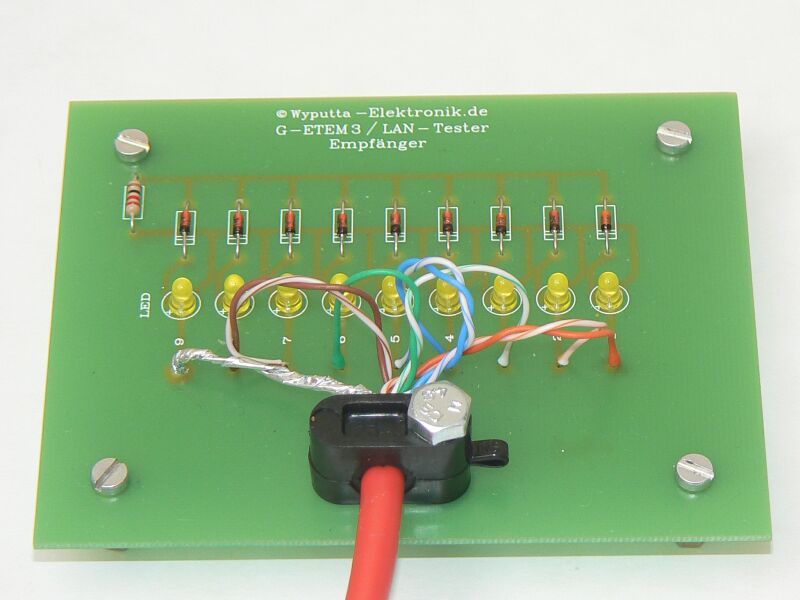

LAN Tester Empfänger

Netzwerkkabel haben acht Adern. Bei der Vernetzung können diese leicht vertauscht werden. Mit Hilfe des LAN-Testers kann sehr einfach nachgeprüft werden, ob bei dem Aufbau des Netzwerkes und der Montage der RJ 45 Stecker die Verdrahtung (Beschaltung) richtig ist.

Der LAN-Tester hat folgende Merkmale:

- Testet die ordnungsgemäße Verdrahtung von CAT5- Kabeln

- Strukturierte Verkabelung und Montage von RJ 45-Steckern

- Verdeutlicht unterbrochene Kabel und falsch belegte RJ 45-Stecker

Der Bausatz beinhaltet alle notwendigen Bauteile für die beiden Platinen (Sender und Empfänger), eigene Stromversorgung (Batterie), CAT5-Kabel mit Kupplung und Lötzinn sowie zwei zusätzliche lose RJ 45-Stecker, um die Montage dieser Stecker zu erlernen.

Der Einzelpreis beträgt 52,- EUR zzgl. MWSt. inkl. Kurzanleitung.

Bausatz PE 1 / EG 3:
Praktische Elektronik, Teil I.
( PE 1 )

Fotos:

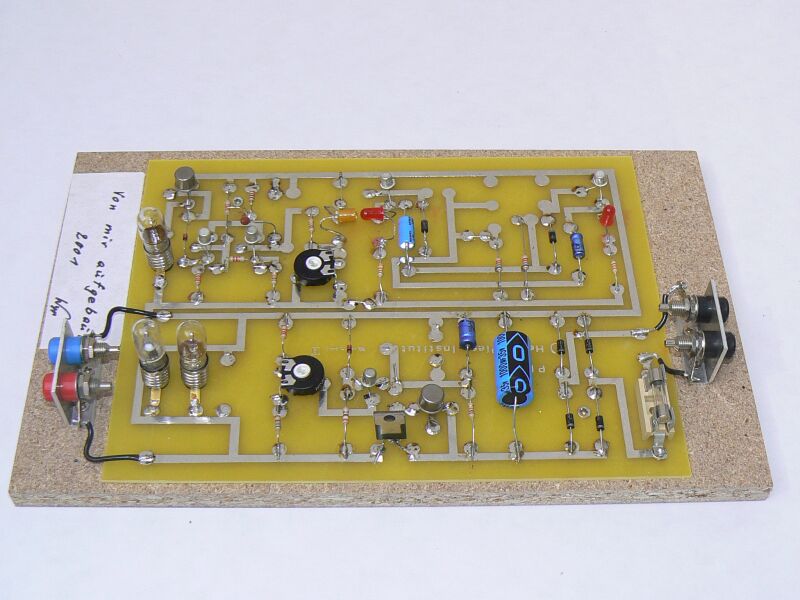

PE 1 / EG 3 ohne Netzteil

Arbeitsmappe PE 1

Praktische Elektronik Teil 1
ISBN 3-7905-0886-1

Messen mit dem Oszilloskop;
Schaltungen mit Dioden, Transistoren und lichtempfindlichen Bauelementen

Der altbewährte Bausatz ist nach wie vor im Programm. Hier lötet der Lernende auf der Vorderseite:

1. Stabilisiertes Netzgerät: ca. 6 - 12 Volt.
2. Kippstufen: astabil, monostabil, bistabil.
3. Temperatur- und lichtempfindlicher Schalter.

Der Bausatz ist in zwei Ausführungen lieferbar:

1. Kompletter Bausatz gemäß Stückliste in der Arbeitsmappe zuzüglich Grundplatte, Netztransformator mit abgedeckten Klemmen, Kabel und Schukostecker für die Verwendung von 230 V / 50 Hz als Spannungsquelle.

2. Kompletter Bausatz gemäß Stückliste in der Arbeitsmappe. Dieser Bausatz gilt für Schulungsstätten, die als Spannungsquelle 12,6 V / 50 Hz zur Verfügung haben.

Preis: 1. Bausatz PE 1 / EG 3 mit Netzteil: 63,00 €
Preis: 2. Bausatz PE 1 / EG 3 ohne Netzteil: 48,00 €
Preis: Arbeitsmappe "Praktische Elektronik" Teil 1: 8,41 €

Bausatz PE 2
P
raktische Elektronik, Teil II.
( PE 2 )

Arbeitsmappe PE 2

Praktische Elektronik Teil 2
ISBN 3-7905-0732-6

Schaltungen mit ohmschen Verbrauchern;
Thyristor als Schalter;
Impulsgeneratoren;
Phasenanschnittsteuerung

Dieser Bausatz (Thyristor- und Unijunktions-Transistor in Phasenanschnittsteuerung) erklärt die Wirkungsweise des "Dimmers". Er bewährt sich seit Jahren und wird unverändert angeboten. Die Bauelemente werden auf der Vorderseite verlötet.

Der Bausatz ist in zwei Ausführungen lieferbar:

1. Kompletter Bausatz gemäß Stückliste in der Arbeitsmappe zuzüglich Grundplatte, Netztransformator mit abgedeckten Klemmen, Kabel und Schukostecker für die Verwendung von 230 V / 50 Hz als Spannungsquelle.

2. Kompletter Bausatz gemäß Stückliste in der Arbeitsmappe. Dieser Bausatz gilt für Schulungsstätten, die als Spannungsquelle 12,6 V / 50 Hz zur Verfügung haben.

Preis: 1. Bausatz PE 2 mit Netzteil: 51,00 €
Preis: 2. Bausatz PE 2 ohne Netzteil: 36,00 €
Preis: Arbeitsmappe "Praktische Elektronik" Teil 2: 8,41 €

Bausatz EG 3 / EPV:
Messen elektri
scher Größen
( EG 3 )

Fotos:

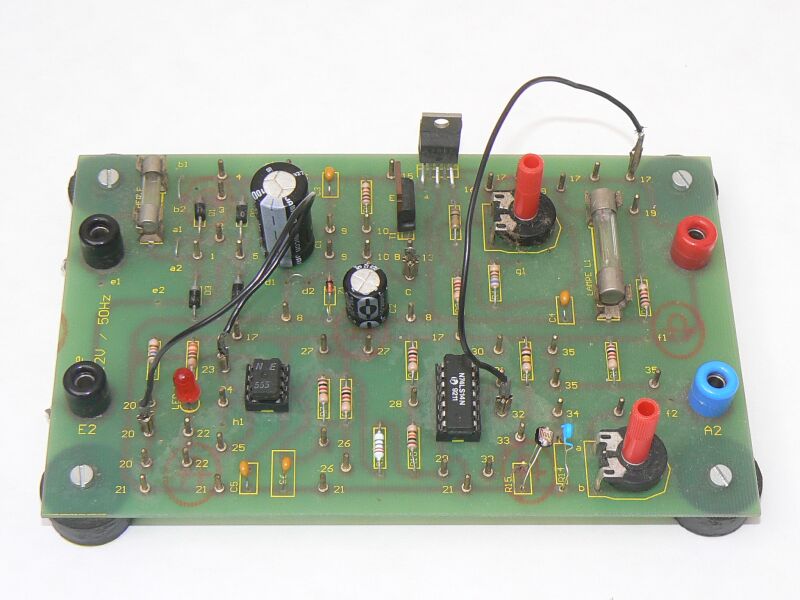

EG 3 / EPV ohne Netzteil

Arbeitsmappe
Messen elektrischer Größen

Messen elektrischer Größen
ISBN-10:3-924544-82-4
ISBN-13: 978-3-924544-82-9

Die geätzte Platine ist gebohrt und hat das Europaformat 100mm x 160mm. Die Rückseite ist mit einer Lötstoppmaske versehen, um dem Lernenden die Lötarbeiten zu erleichtern. Über die integrierten Schaltungen L 200, NE 555 und 7414 wird er mit der Wirkung der Bausteine sowie Zeitmessungen und Kurvenformen vertraut gemacht

Der Bausatz ist in zwei Ausführungen lieferbar:

1. Kompletter Bausatz gemäß Stückliste in der Arbeitsmappe zuzüglich Grundplatte, Netztransformator mit abgedeckten Klemmen, Kabel und Schukostecker für die Verwendung von 230 V / 50 Hz als Spannungsquelle.

2. Kompletter Bausatz gemäß Stückliste in der Arbeitsmappe. Dieser Bausatz gilt für Schulungsstätten, die als Spannungsquelle 12,6 V / 50 Hz zur Verfügung haben.

Preis: 1. Bausatz EG 3 / EPV mit Netzteil: 69,00 €
Preis: 2. Bausatz EG 3 / EPV ohne Netzteil: 57,00 €
Preis: Arbeitsmappe "Messen elektrischer Größen" EPV: 14,86 €

Weitere Informationen

Die Bausätze haben sich seit vielen Jahren bestens bewährt, die zahlreichen Bestellungen und vor allem die Nachbestellungen beweisen die Preiswürdigkeit und gute Qualität.

Die Preise verstehen sich zuzüglich Porto und Verpackung sowie gesetzlicher Umsatzsteuer.
Bei uns erhalten Sie die für die Durchführung der Versuche notwendigen Bausätze und Arbeitsmappen.

Bestellformular für Fax

Online-Bestellung
